贴缝带,灌缝胶,灌缝沥青,冷补料,抗裂贴,网裂贴,道路密封胶等道路路面裂缝网裂坑槽修补材料生产厂家嘉格伟业欢迎您!
全国咨询热线:
137-1647-2383
400 -0686 -901

贴缝带,灌缝胶,抗裂贴,路面裂缝修补

贴缝带,灌缝胶,抗裂贴,路面裂缝修补

热门关键词:
长安街、八达岭高速等5000多个路面工程项目最终选择
当前位置:首页 » 资讯中心 » 灌缝胶相关资讯 » 改性沥青灌缝胶组成材料

改性沥青灌缝胶组成材料

文章出处:网责任编辑:作者:LS人气:-发表时间:2021-07-12 14:28:00

近年来,中国公路建设发展迅猛,截至2017年底,中国公路通车总里程达到477.35万km。沥青路而凭借优越的性能和行车舒适性,占据中国公路总里程的90%以上,但随着中国越来越多的沥青路而进入养护期,其病害及其处治问题也引起人们的高度重视。沥青路而常见病害主要有裂缝、车辙、拥包和坑槽等,而裂缝是更早出现、普遍存在,且无法避免的一种病害。

沥青路而进行及时合理的修补养护能够有效阻比裂缝进一步恶化,延长路而的使用寿命。美国SHRP计划研究表明:在众多养护方式中灌缝处理是更常使用且性价比更高的一种方式。目前常用的灌缝材料主要有热用沥青类、冷用沥青类和专用材料类,其中热用沥青灌缝胶因其制备简单、造价低等优点更为常用。但是从路而现场应用效果看,中国国产沥青路而灌缝材料的品质还不稳定,高温流淌、低温开裂、瓢附性差和柔韧性小等问题突出,更终导致路而裂缝修补失效。与之对照,国外产品应用效果较好,但受价格昂贵、施工复杂等因素制约,使之推广应用受到一定限制。

2.1基质沥青

基质沥青品种较多,不同标号的沥青,其组分存在较大差异。考虑聚合物改性剂与沥青的相容性,结合岩改沥青性能的研究成果,该文采用中石油昆仑牌90#道路石油沥青作为基质沥青。依据JTU E20-2011《公路工程沥青及沥青混合料试验规程》对90-基质沥青进行相关指标测试,试验结果见表1.

2.2岩沥青

岩沥青具有较强的抗车辙、抗水损和抗老化能力等特点,且存储、运输方便,施工简单。目前世界上具有代表性的岩沥青主要包括北美岩沥青、布敦岩沥青、新疆岩沥青、青川岩沥青,分别产自美国犹他州、南太平洋的印度尼西亚布敦岛、准噶尔盆地西北边缘的低山风蚀丘陵区、四川北秦岭支脉九龙山一带。因产源不同,4种岩沥青的成分与性能存在一定差异,但均具有良好的高温稳定性、抗老化性及耐久性。可见,其路用性能方而的特点对改善灌缝胶的高温性能具有明显优势。

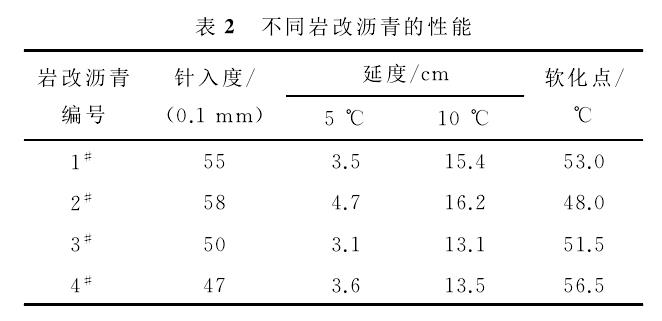

为确定岩沥青与道路石油沥青的匹配性,基质沥青选取90#道路石油沥青,4种岩沥青的掺量均为6%(质量百分比),试验编号依次为1#(90#+6%北美岩沥青)、2# (90# +6%布敦岩沥青)、3# (90#+6%新疆岩沥青)、4# (90#+6%青川岩沥青)。采用外掺法制备岩改沥青,对比分析针入度、延度、软化点基本性能指标(表2),重点通过评价其高温性能与相容性对岩沥青种类进行初选。

由表2可以看出:从针入度和延度指标来看2#>1#>3#>4#,但延度相差不大;从软化点来看,其大小顺序为4#>1#>3#>2#。青川岩沥青与新疆岩沥青相对于国外的北美岩沥青和布敦岩沥青的优势在于沥青含量较高,矿物杂质相对较少,软化点较高,但针入度和延度略低。在改善沥青高温性能方而,青川岩沥青更具有优势,而新疆岩沥青对沥青的高温性能改善稍差。因此,试验选用青川岩沥青对高温型复合改性沥青灌缝胶进行组配研究。

2.3其他助剂与改性剂

为了更好地促进高温型复合改性沥青灌缝胶各组分材料的分散与相容。试验选用了60目废旧橡胶粉、SBS和相容剂3种改性助剂,它们在体系中发挥各自的重要作用。其中,合适粒径的橡胶沥青具有良好可塑性,可明显改善沥青的低温性能,延缓沥青路而的反射裂缝,冬季存在柔韧性,延长路而使用寿命等特点;相容剂采用糠醛抽出油,其芳烃含量高,可促进

SBS和SBR等改性剂在沥青中的溶解,增加其延展性;SBS具有较高的弹性和高低温性能,在沥青中熔融后可以形成稳定的网状结构,从而使沥青的力学性能发生改变,但其在沥青中的相容性较差,易产生离析现象。自制改性剂X与Y的作用分别为增加灌缝胶与路而瓢附界而的瓢弹性和调节灌封胶的塑性与柔韧性。



推荐产品

嘉格沥青冷补料的价格
嘉格沥青冷补料的价格

嘉格沥青冷补料所使用的冷补添加剂是美国进口的冷补添加剂,每千克价格会超过普通冷补添加剂的百分之十左右。另外,嘉格沥青冷补料所采用的性能改良添加剂能够更好的巩固沥青冷补料的耐受性与稳定性,售价与其他一般沥青冷补料的售价几乎持平,性价比高。且嘉格沥青冷补料因其稳定性与耐受性,在施工后能维持较长的时间,减少了频繁更换修补所带来的费用,从长远的发展来看性价比会愈发提升。嘉格沥青冷补料的成功案例较多,受到了使用者的一致好评,不输进口沥青冷补料的质量,真正做到进口品质,国产价格

乳化沥青加工
乳化沥青加工

乳化沥青主要由沥青、乳化剂、稳定剂和水等组分所组成。常温沥青混合料是指在常温下拌合,常温下铺筑的沥青混合料。也可以作冷铺沥青混合料。常温混合料所用的结合料为液体沥青或乳化沥青。为了节约能源,保护环境。乳化沥青混合料是采用乳化沥青与矿料混合料在常温状态下拌合的,经铺筑与压实成型后形成沥青路面,根据矿料的级配类型分为乳化沥青碎石混合料与乳化沥青混泥土混合料。

北京嘉格伟业沥青冷补料
北京嘉格伟业沥青冷补料

沥青冷补料适用于任何天气和环境,因其在不同季节可采用不同的科学配方,这就打破了传统热拌沥青不能在低温雨雪天气下操作的局限性。嘉格沥青冷补料耐高低温性能佳,可在-30℃至50℃的气温之间使用。   嘉格沥青冷补料施工简单便捷,独立包装随取随用,运输方便。使用沥青冷补材料修补路面坑槽时不需要大型机械集体作业,可根据路面的不同情况自主调节作业时间,直接采用压路机或平板震动夯压实即可。

嘉格贴缝带(坑槽边缘修补应用)
嘉格贴缝带(坑槽边缘修补应用)

嘉格贴缝带无需设备扩缝,是无损伤的裂缝处理技术;简单快捷,随时随地,粘贴完毕,即可通车,即时防止裂缝对道路产生的破坏;可随裂缝走向随意拐弯,能很好的沿着裂缝封缝,保证封缝质量;适应温差大的区域,在路面高温时,本产品不会被挤出和给车轮碾走,污染路面。

生物沥青材料加工
生物沥青材料加工

基质沥青加热到一定温度后(约150℃),加入植物沥青,继续加热至160℃以上;达到温度的沥青混合物进入专用搅拌设备,同时按比例加入废胎胶粉,三种材料混合后进入反应装置,加入专用添加剂,继续加热到160℃以上;进行指标检测,如合格即可提供给用户。

温拌沥青材料加工
温拌沥青材料加工

可提供胶粉、温拌橡胶沥青专用生产设备进行现场加工服务。

同类文章排行

最新资讯文章

您的浏览历史

    正在加载...
